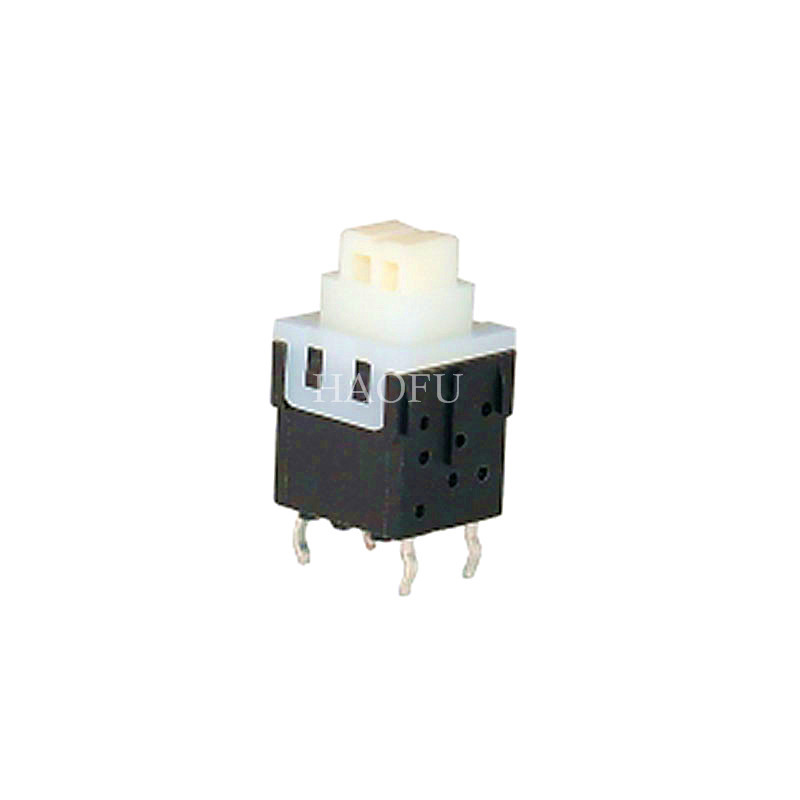

自锁开关接线方法

发布时间:2025-04-10

自锁开关接线方法
自锁开关的接线核心是通过交流接触器的辅助常开触点实现电路自保持,基础控制回路仅需6根线。以下是具体步骤和注意事项:‌
一、基础接线步骤
‌电源接入‌
使用220V单相电源,零线(N)直接接交流接触器线圈的A1端子,火线(L)经熔断器后接入热继电器常闭触点(95),再连接至停止按钮的常闭触点。 ‌
‌启动按钮接线‌
停止按钮的出线端接启动按钮的常开触点,另一端接接触器线圈的A2端子。
‌自锁功能实现‌
将接触器的辅助常开触点(NO)一端接启动按钮的常开触点侧,另一端接线圈A2端子。按下启动按钮后,辅助触点闭合,电流通过辅助触点维持通电状态,实现自锁。
二、关键注意事项

按钮类型选择‌:必须使用自复位按钮(常开触点),避免误用自锁按钮导致无法停止。
保护元件添加‌:
主电路需串联熔断器(短路保护)和热继电器(过载保护)。
电压适配‌:若使用380V电源,需更换线圈电压匹配的接触器,接线时将零线替换为另一火线。
三、扩展功能(可选)
指示灯‌:并联在接触器主触点两端,显示电机运行状态。
互锁/联锁‌:用于正反转控制或多设备顺序启动,需通过接触器常闭触点实现逻辑互锁。 ‌
‌总结‌:自锁电路的核心是“启保停”逻辑,通过辅助触点保持通电,适合初学者通过反复练习掌握。
